Nomonic 80A (GH80A) 是以镍-铬为基体,添加铝、钛形成r相弥散强化的高温合金,除铝含量略高外,其他与GH4033相近,使用温度700~800℃,在650~850℃具有良好的搞蠕变性能和抗氧化性能。该合金冷热加工性能良好,主要供应热轧棒材、冷拉棒材、热轧板材、冷轧板材、带材以及环形件等,用于制造发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。
WS9-7009-1996《GH80A合金涡轮叶片用热轧棒材》
WS9-7011-1996《GH80A合金热轧、锻制及冷拉棒材》
WS9-7012环件-1996《GH80A合金轧抽环形件》
WS9-7095-1996《GH80A合金热轧板材、冷轧薄板和带材》

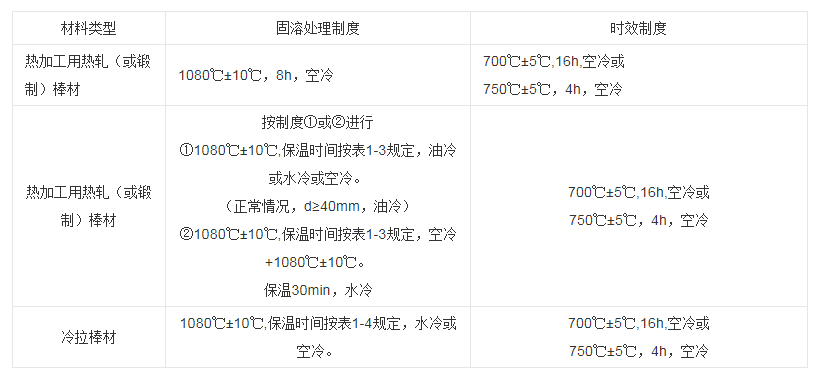

叶片用棒材为:1080℃±10℃,8h,空冷+700℃±5℃,16h,空冷。热轧、锻制及冷拉棒材,按表1-2的规定进行。轧制环件:(1050~1080℃)±10℃,不大于2h,水冷+750℃±5℃(或+700℃±5℃),4h(或16h),空冷。热轧板材、冷轧薄板和带材为:供应状态+700℃±10℃,4h,空冷。
直径d20~55mm的叶片用热轧棒材、直径不大于300mm的热轧或锻制棒材。
冷拉棒材直径8~45mm圆棒及内切圆直径d8~36mm的六角形棒材。
外径1000mm、内径900mm、、高度130mm的轧制形件。
厚度不大于9.5的热轧板材、厚度不大于4.0的冷轧薄板材,厚度不大于0.8mm的冷轧带材。
叶片用热轧棒材不经热处理,其表面应全部磨光或车光。
机加工用热轧棒材以固溶处理并除氧化皮状态。
镦锻用冷拉棒材以冷拉磨光状态,机加工用冷拉棒材以冷拉经固溶处理并除氧化皮状态,热加工用棒材以制造状态并除氧化皮(对锻造厂用棒材应车光后供应,其表面粗糙度不小于3.2)。
轧制环形件以固溶处理和粗加工状态。
热轧板材、冷轧板材和带材经软化处理、碱酸洗、切边和平整左矫直。
相关产品
